三维可视化,让热网管理更智慧!
发布时间:2019-11-07
访问量:2606

集中供热是国家大力推广的节能环保措施,它具有热效率高、节能、污染小等优点。集中供热主要以热水、蒸汽作为热媒,由一个或多个热源通过热力管网向工业企业、学校、医院、居民小区等热用户供应热能的方式。


管网是供热企业的重要基础设施

随着技术的进步和需求的不断提升

管网管理已形成大规模、错综复杂的管网体系

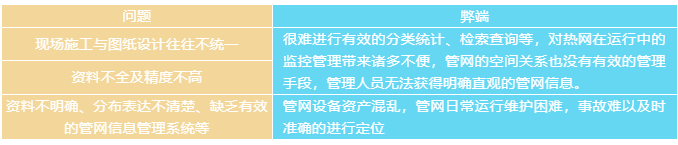

但仍存在如下问题:




科远智慧将三维可视化技术应用在

供热管网的监控管理中

为企业顺利供热保驾护航


科远智慧热网解决方案

供热管网三维可视化管理系统



科远供热管网三维可视化管理系统采用先进的计算机软硬件技术,以及网络技术,致力实现管网管理规范化、自动化、科学化。

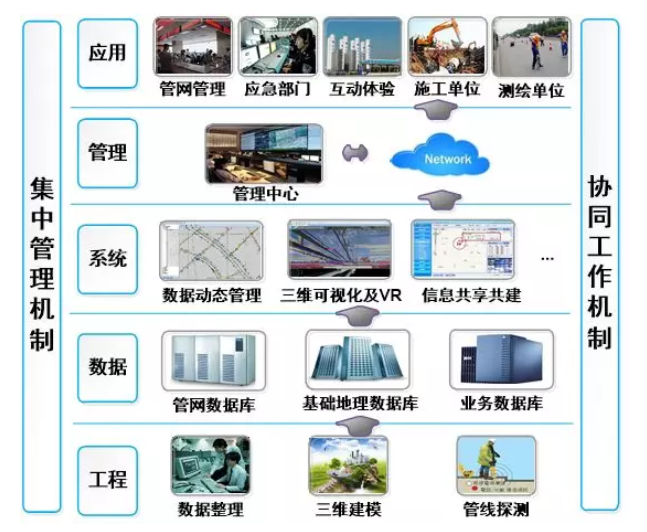

系统总体架构分为工程、数据、系统、管理和应用五个层次,同时配合集中管理和协同工作机制,共同实现对管网的集中、协同和智能化管理。




工程——数据整理和管网相关数据普查工程,以及地上地下三维场景建模。通过数据整理将管网的探测数据整理为标准的管网点线表数据,进入空间数据库,作为系统的参考数据;通过管网探测在存档数据基础上获得完整、准确的管网

数据,以及1:1真实场景三维建模为整个项目提供数据基础。


数据——建立的管网相关数据中心,存放完整的各类管网数据、各类基础地理数据和业务数据。其中业务数据范围较广,包括管网相关的设计、规划、施工、监控、维护等数据。


系统——基于数据中心建立的热网监控可视化管理系统平台。建立的软件平台实现管理中心内部数据管理和应用的需要,同时对外提供丰富的应用服务,是整个项目的核心。


管理——建立统一的管理中心,对管网数据、权限进行管理和控制,对整个项目成果进行维护和管理。整个管理内容通过内部专网进行连接,实现集中管理的目标。


应用——各管网相关部门通过对软件平台的应用,实现对管网数据的交互、应用和管网管理的协同工作。


十大亮眼功能



01数据管理


●管网建设过程中,涉及大量的基础地理数据、构建筑物数据、管网数据及其业务数据,建立管网数据库,提供数据录入功能,包括增加、修改、删除等一系列操作,保证管网与管点编码的正确性,保证编码的唯一性、一致性。


●对不同类型管网涉及参数应包括:管径、材质、壁厚、阀门型号、井(池、槽)型号尺寸、设计单位、建设单位等。管网的属性支持用户自定义,便于维护。


●管网属性支持关联图档、流向信息。


02图档管理


将管网、管点与主要属性、相关文档进行关联,形成三维数字化图档,包括各种业务结构化数据,以及记录、规范、工程图纸、程序、报告、电子邮件、设计等非结构化数据等。


03管道数据显示


●系统集成管道实时数据(温度、压力、流量等),并在系统平台上显示并查阅。


●系统支持管道历史数据的查询,打开历史查询功能面板,在面板上方选择需要查询的历史的日期,然后选择需要查找的管道,即可查询到满足条件的管道数据历史信息。


04空间测量


●在三维场景中完成测量功能,模拟现场勘察。支持单点坐标、多点距离、面积、高度、角度、体积等测量。


●支持净距测量:包括水平净距、垂直净距、管网空间净距、管网地面净距测量。


●支持面积测量:即管网占地面积测量。


●支持角度测量:用户任意选择两条管网与管网后,进行角度测量,包括水平夹角、垂直夹角和空间夹角三种结果。


●支持用户对不同测量视图的快速切换,如测量水平距离时,视图应迅速切换至水平测量场景。


05图形检索


支持检索当前显示窗口内的设备、管网对象。根据场景中的管网,查找和它相距一定距离内的管点的关联检索。任意某一范围内的管点、管网对象检索。检索结果可保存到临时表中。


06查询统计


●提供多种查询试及统计功能,包括框选查询、多边形查询、关联查询、区域统计、全区复合统计多种查询方式分析设备情况等。


●可根据各类管网长度、管点个数进行统计,还可对同种管网不同属性进行分类统计,统计结果可以图表形式输出。


●属性查询:通过鼠标操作,选择建筑物、设备或管网后,可以查询管网的详细属性内容,并在属性窗口中高亮显示。


●快捷查询:根据管网信息,快捷查询满足条件的管网,可按管网的编码、名称、地址等信息进行查询。


●区域查询:系统应支持通过绘制区域范围来统计当前范围内所需要的管网、管点类别。


●区域统计:对查询结果进行统计,方便查询结果概况,包括区域内管网的数量、长度、管网测点的个数等相关统计信息。


●系统支持用户的关键字查询,也就是模糊查询,用户只需要输入需要查询信息中的几个关键字,就可以查询到相关信息。


07管网浏览及漫游


●实现直观了解整个管网的全貌及空间位置分布,可以自由控制场景的放大、缩小、旋转等。至少拥有两种浏览模式(第一人称视角沉浸式和自由视角等),完成管网场景漫游。


●将部分模型透明化,如部分地埋、过桥管网等,以便实现对管网的清晰浏览。对不同管网支持图层管理及快速定位,支持查看管网流向、介质等属性信息。


●在三维场景中指定巡航路径后,系统自动按照该路线进行漫游,辅助用户浏览该路线附近详细的场景情况。


08二三维关联展示


●采用二维地图与三维场景相结合的方式,实现对管网数据的空间分布展现,管网及地面建筑的三维漫游和设施属性数据的管理、查询、统计分析功能。


●用户根据管网树定位至三维场景,同时在二维地图中应同时显示定位提示。


09重要设备管段展示


对供热管网中的重要设备、管段三维可视化展示,可以关联设备管理,查询设备具体情况、检修记录、相关资料文件等。


10系统分析功能


●断面分析:可通过点击断面分析,便可查询到管网的平面位置、走向、埋深、坐标、管径、壁厚、保温厚度等数据。


●连通性分析:选中某条管线及其相通的所有管线的功能。动态展示管线内介质的流向、并高亮显示,管线显示应美观,可使用箭头动画进行关联提示。


●阀门影响分析:找出关闭或打开阀门后受影响的管线,并提供受影响用户的详细信息,用户信息可以打印输出。


●覆土深度分析:利用该功能可以直观地查看某几段连续的管段相对于地面的管顶埋深信息。


●开挖分析:通过开挖分析功能可以了解全部管网的布置情况、管井内部设备、管网内部介质及流向等具体情况,以便后续的分析、应用。开启三维场景属性中的开挖分析功能,将地面进行局部开挖或整体开挖,就可以对地表以下的管

网场景进行相关应用、浏览、分析等操作。


●爆管关阀分析:设定爆管位置,分析显示受影响管段和地区,并给出关阀方案,高亮显示应关阀门。


界面展示

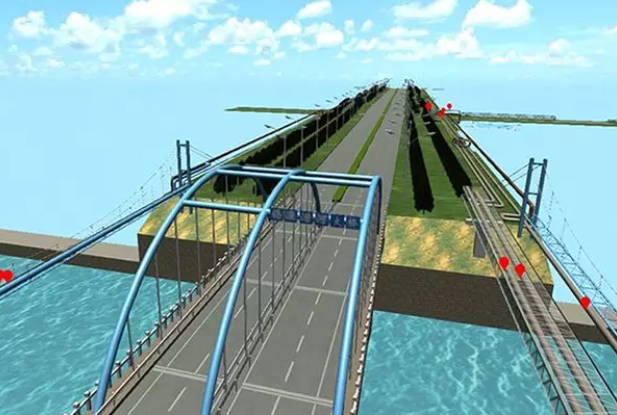

三维管线效果展示



管网数据效果展示

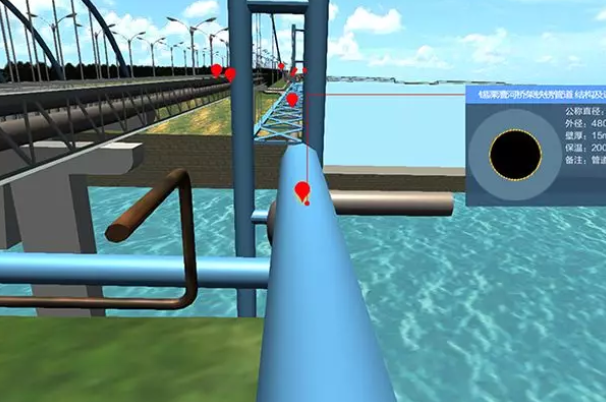

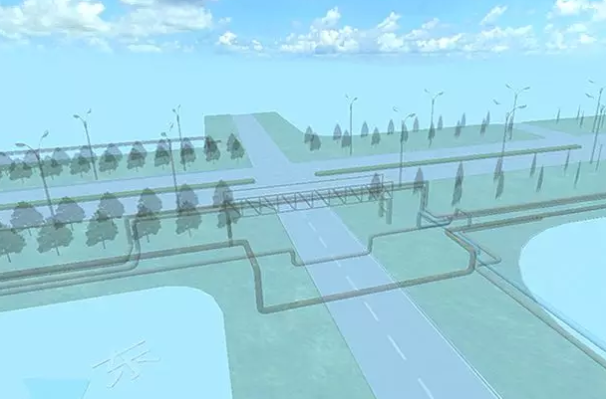

地埋、过桥等管透视等效果展示

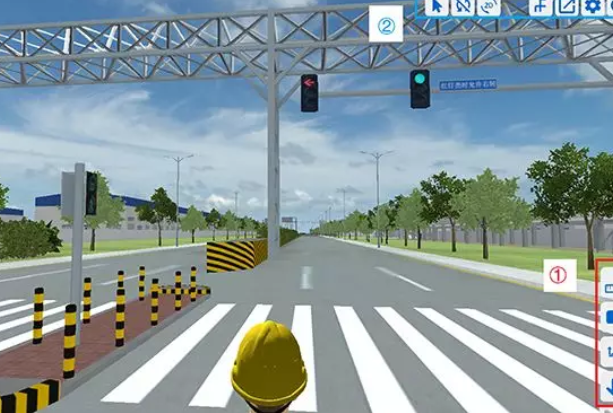

漫游效果展示

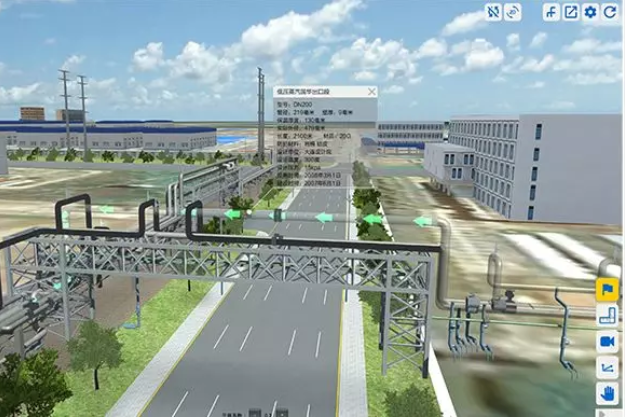

管网流向效果展示

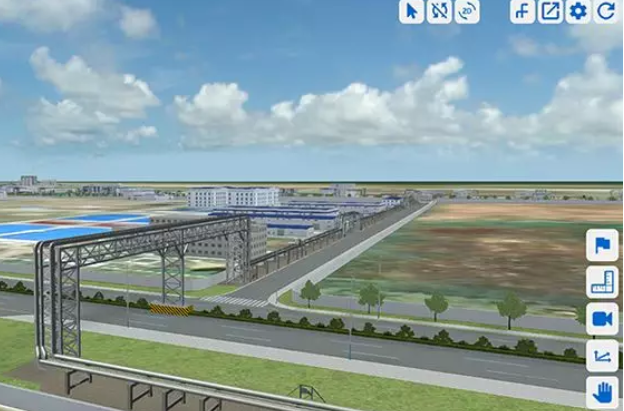

全景效果展示



管网信息维护效果展示

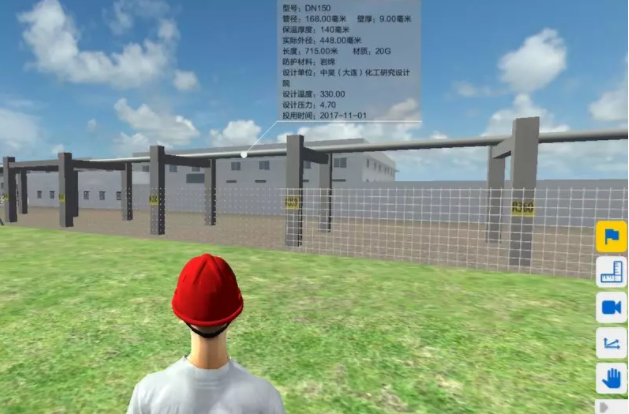

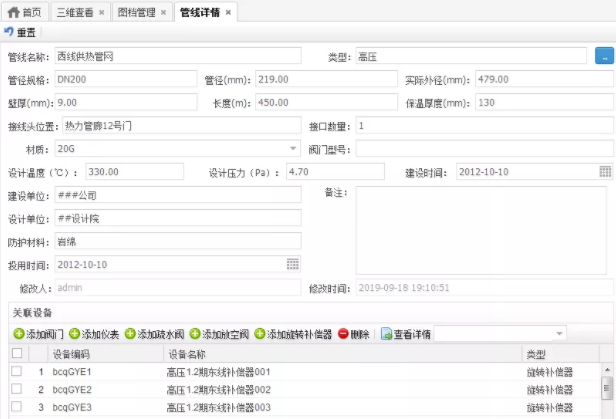

管道详细信息查询

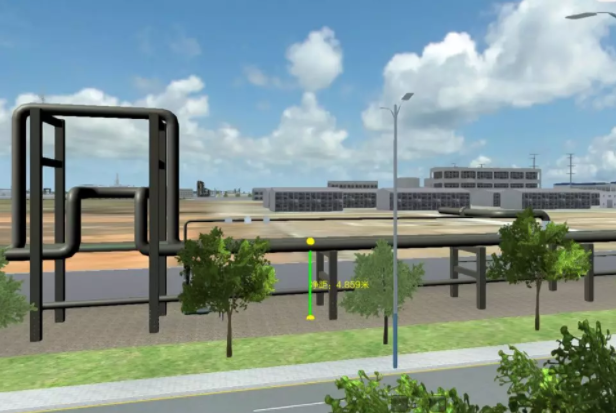

捕获管线效果标高

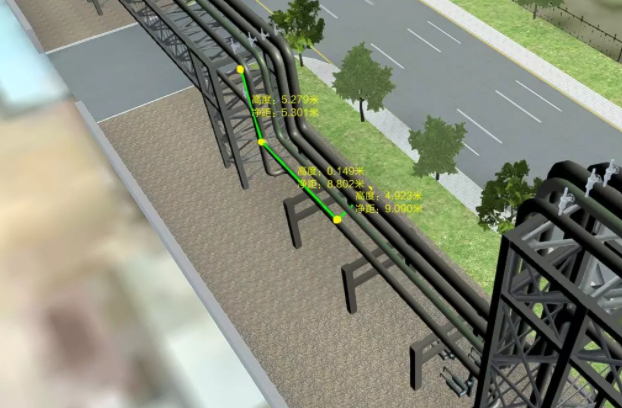

管线空间距离

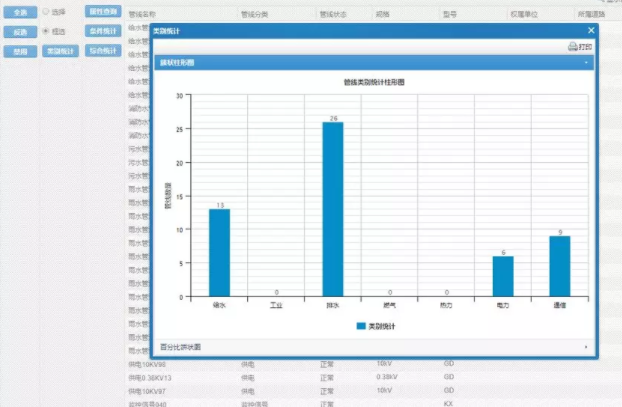

类别统计结果



应用价值


三维可视化管网管理,实现基础数据资源管理数字化、可视化,通过整合GIS技术,将地图信息与空间信息融入到管理体系中,以三维可视化展现,实现管网决策信息资源的数字化和可视化,提高决策的科学性和合理性


三维可视化智能管网分析,可实现管漏定位、影响范围分析、连通分析、测量与统计等,具有真正的辅助决策能力


三维管网维护,可制定维护计划,智能提醒


三维管网档案管理,各阶段资料完美整合,统一存储,历史资料方便可查


提高处理突发事件应急反应能力,熟悉管网分布情况,高效调用相关资源,迅速完成应急处置


提高热网基础数据管理水平,可查阅局部或整体管网宏观分布、管网详细情况,指导工程施工、规划设计


与物联网设备集成,实时监测管网状态(流量、压力、温度等),为管网管理提供智慧化决策


科远供热管网三维可视化管理系统平台稳定、硬件设备投入较少、系统功能强大,可有效提高供热管网管理规范化和科学化水平,保障热力管网的安全运行,促进降低管损,从而极大提升整个热网的经济效益。
