SC200系列小型/SC8000系列大中型PLC系统
SC200/SC8000 integrated PLC

SC200系列小型PLC控制器结构紧凑、功能强大,自身带有各种外设接口,如开关量输入、开关量输出、高速计数器、高速脉冲输出通道、通信端口,还可扩展各种类型的扩展模块,进行灵活的配置。产品功能齐全、适用领域广泛的特性,可满足用户的多样化需求。采用自主研发的CalWorks编程平台,该平台完整支持 PLCopen 规范,用户可以引用许多标准的功能函数库;高级语言的编程方式,易于 PLC 厂家和用户开发自己专有的功能块和指令库,可显著提高用户编程效率。

SC8000系列大中型PLC系统,采用完全自主可控的软、硬件,形成了包括芯片、嵌入式软件、嵌入式操作系统、应用软件等完全自主可控的控制系统,可有效满足包括国防在内的多个重点领域的核心装备和基础设施的应用需求,提高国家核心装备和基础设施的安全可控水平。

产品特点

SC200系列小型PLC系统

丰富的通信功能:内置标准Modbus-TCP、Modbus-RTU和自由通讯协议,以及EXIO高速UDP通讯协议,每个通讯口都可以进行编程和联网,都可作为主站或从站。支持各种人机界面和组态软件,可与任何带通讯功能的第三方设备联网。使用图表式通讯配置方法,可快速进行通讯数据块参数配置。

  • 以太网通讯:支持Modbus-TCP主站或从站配置,最多可带32个主站或32个从站设备

  • CANFLEX总线通讯:支持伺服产品总线联网控制,支持1ms插补控制

  • RS485通讯:支持Modbus-RTU主站或从站配置,配合图表式通讯配置,能快速进行组网通讯

  • 高速脉冲输出功能:最高频率100KHz,能方便地控制步进和伺服产品

  • 便捷的固件升级功能:通过固件升级软件在运行过程中实现固件升级功能

  • 强大的密码保护功能:两级密码保护以及禁止程序上载等保护

  • 丰富的自诊断功能:图表式诊断界面直观查看系统运行、通讯端口等参数

  • 组态多任务执行:最多可支持四个任务并行运行,支持设置任务优先级、运行周期等参数

  • 指令执行时间:纳秒级指令运行速度,最快可达107ns

  • 支持数据掉电保护功能

  • 支持万年历(RTC)

  • 支持浮点运算


SC8000系列大中型PLC系统

丰富的通信功能:内置标准Modbus、Profibus、CANopen和自由通讯协议,每个通讯口都可以进行编程和联网,都可作为主站或从站。支持各种人机界面和组态软件,可与任何带通讯功能的第三方设备联网。使用图表式通讯配置方法,可快速进行通讯数据块参数配置。

  • 以太网通讯:支持Modbus-TCP主站或从站配置,最多可带32个主站或32个从站设备

  • CAN 总线通讯:支持伺服产品总线联网控制,支持1ms插补控制

  • RS485通讯:支持Profibus、Modbus-RTU通信,能快速进行组网通讯

  • 串口通信:可自由配置串口通信模块数量,每个串口通信模块支持多个串口,支持可编程通信

  • 总线扩展:支持以太网扩展、本地扩展、远程扩展、通信模块扩展等多种扩展模式,扩展能力强大、灵活、便捷

  • 高速脉冲输出功能:最高频率100KHz,能方便地控制步进和伺服产品

  • 便捷的固件升级功能:通过固件升级软件在运行过程中实现固件升级功能

  • 强大的密码保护功能:两级密码保护以及禁止程序上载等保护

  • 丰富的自诊断功能:图表式诊断界面直观查看系统运行、通讯端口等参数

  • 标准编程语言:符合IEC61131-3,支持LD,IL,FBD,ST,SFC 5种语言

  • 冗余:支持总线冗余、控制器冗余,稳定可靠

  • 组态多任务执行:最多可支持四个任务并行运行,支持设置任务优先级、运行周期等参数

  • 指令执行时间:纳秒级指令运行速度,最快可达20ns

  • 支持数据掉电保护功能

  • 支持万年历(RTC)

  • 支持浮点运算

SC200系列小型PLC系统


产品框架图



产品优势

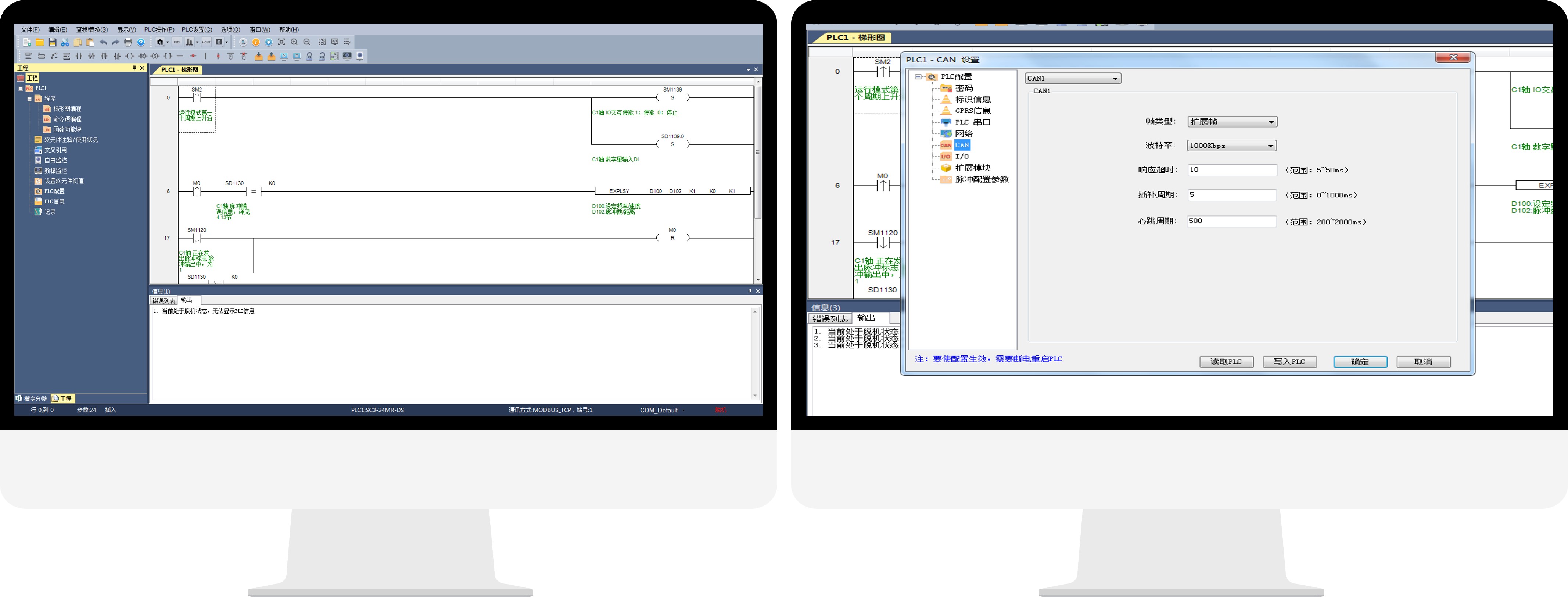

■遵循国际标准IEC 61131-3和国家标准GB/T 15969.3―《可编程序控制器第3部分:编程语言》自主研发的集成开发环境,语言种类丰富:支持梯形图(LD)、指令表(IL)、功能块图(FBD)、结构文本(ST)、顺序功能图(SFC)五种编程语言,

■内置虚拟PLC仿真:内置虚拟PLC和仿真软件,将虚拟PLC的数据与仿真软件对接,通过虚拟调试的方式提前预知错误,减少现场调试时间

■在线监控调试:支持不同类型变量的在线监控、置值及强制等操作,独立的IO强制区域,能够访问到IO区所有变量

■在线联机及诊断:能扫描到网络上所有类型的PLC,选择之后能自动连接和登录;通过诊断功能可以查看PLC的内核、系统及通讯诊断等多种信息

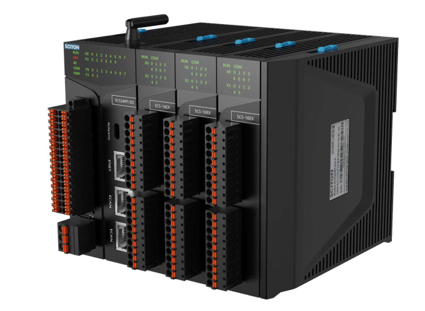

SC8000系列大中型PLC系统


产品框架图





产品优势



自主可控

基于国产处理器芯片、嵌入式软件、嵌入式操作系统、应用软件,采用高速自主抢占式通信总线,灵活、高速、高效,形成了芯片、通信协议、嵌入式软件、嵌入式操作系统、应用软件等在内的自主可控体系。




灵活、便捷

系统采用柜内、就地等安装模式,底座可插拔、可灵活配置,实现了支持热插拔的PLC系统,使用更灵活、更便捷,维护更方便。




通用技术指标
