SY3000旋转机械智能诊断系统

集振动数据采集、过程数据采集、状态监测、在线分析于一体

您所在的位置:首页 > SY3000旋转机械智能诊断系统
SY3000旋转机械智能诊断系统

旋转机械故障诊断系统是集振动数据采集、过程数据采集、状态监测、在线分析于一体,融合了传感器、瞬态信号高速采集与处理、计算机软件技术的高科技、智能型产品,为机组安全建立起一套严密的在线监控体系。系统能够为汽轮机、燃气轮机、泵和风机等设备提供全面而专业的振动监测及诊断服务,包括连续过程振动数据采集、频谱分析、包络分析、历史数据管理、趋势分析、样本分析及功能图谱打印等功能。同时,与东南大学火电机组振动国家工程研究中心合作开发了转机诊断专家知识库,可诊断包括摩擦、不平衡、转子热弯曲、油膜振荡、汽流激振、支撑刚度不足等多种故障,及时地为机组故障提供专业的诊断结果,最小化振动故障带来的机组损伤。

振动采集系统

  • SY4000主机振动采集器

    标准19英寸机箱,标准插入式结构
    支持带电热插拔,符合ISO/DIN标准
    良好的电磁兼容性和抗干扰能力
    最高4组键相、48通道同步数据采集
    高性能16位同步ADC芯片,200KHz采样频率
    支持48通道同时启用故障录波功能

  • SY4900辅机振动采集器

    配备IP65等级采集机箱,可直接安装于设备就地侧
    最高2组键相、8通道同步信号采集
    支持接入压力变送器信号
    高性能16位同步ADC芯片,200KHz采样频率
    支持8通道同时启用故障录波功能

  • 振动采集系统架构

监测分析软件iDS3000

  • 功能介绍

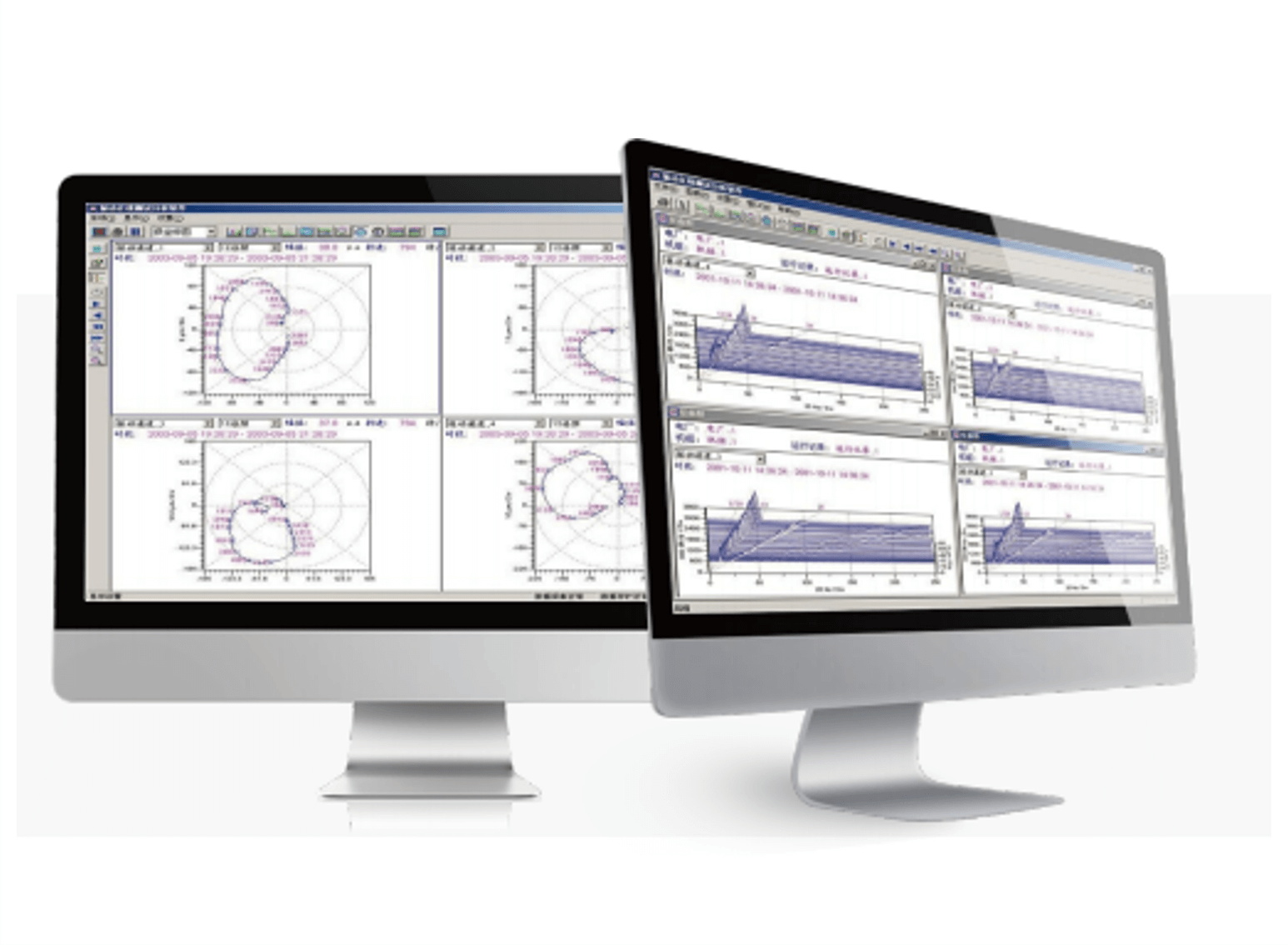

    iDS3000软件主要用于汽轮机发电机组设备振动情况巡检测试、启停测试、频率测试、连续过程监测及振动数据分析,提供连续过程振动数据采集、样本采集、频率测试及现场频谱分析、包络分析等功能,同时提供强大的在线监测分析、历史数据管理、趋势分析、样本分析、现场动平衡及数据图表打印手段,方便设备状态评估及故障分析处理。

  • 特征预警功能

    实时特征预警
    1x倍频幅值大;2x倍频幅值大……;低频幅值大;高频幅值大
    趋势特征预警
    振动稳定性;振动爬升;振动突变;周期性波动
    启停特征预警
    启停振动差别大;临界转速下振动大;轴颈中心偏高、 偏低

推理诊断系统

与东南大学火电机组振动国家工程研究中心合作开发了转机诊断专家知识库,可诊断包括摩擦、不平衡、转子热弯曲、油膜振荡、汽流激振、支撑刚度不足等多种故障,及时地为机组故障提供专业的诊断结果,最小化振动故障带来的机组损伤。


领域专家:

东南大学·火电机组振动

国家工程研究中心

杨建刚教授
